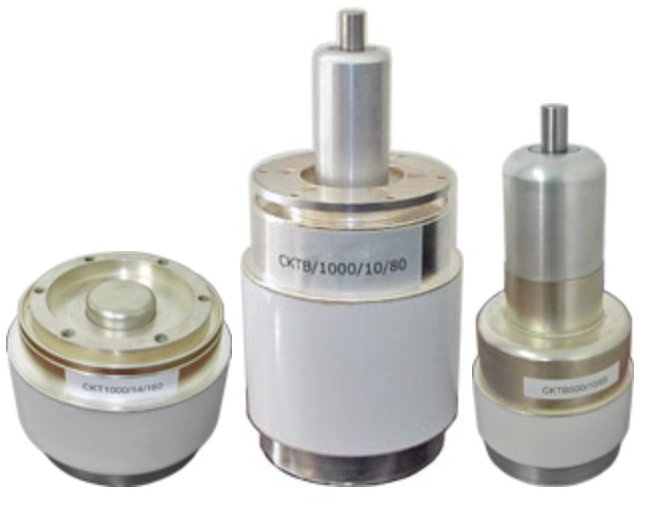

GLVAC 真空コンデンサ
高圧高周波用に最適
Jennings，COMET互換
特徴
- 高電圧・高電流に対応
- 小型・軽量
- 高い安定度
- 高信頼
用途
- 通信用送信機
- 半導体製造装置（真空プラズマ蒸着・エッチング処理）
- 高周波加熱装置などの産業用
- 医療用高周波応用装置
- 電力線，搬送装置
- プラズマ核融合炉・高エネルギー粒子加速器

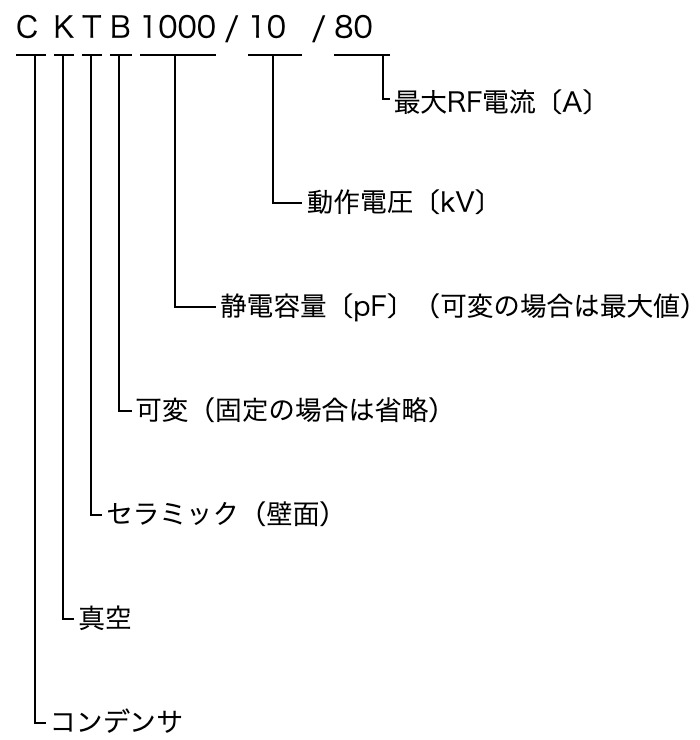

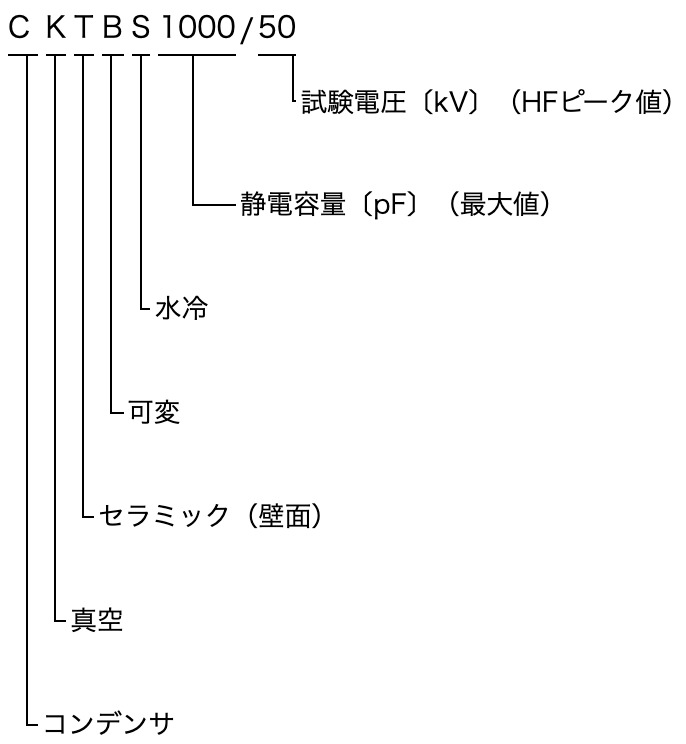

命名法
【規格表】

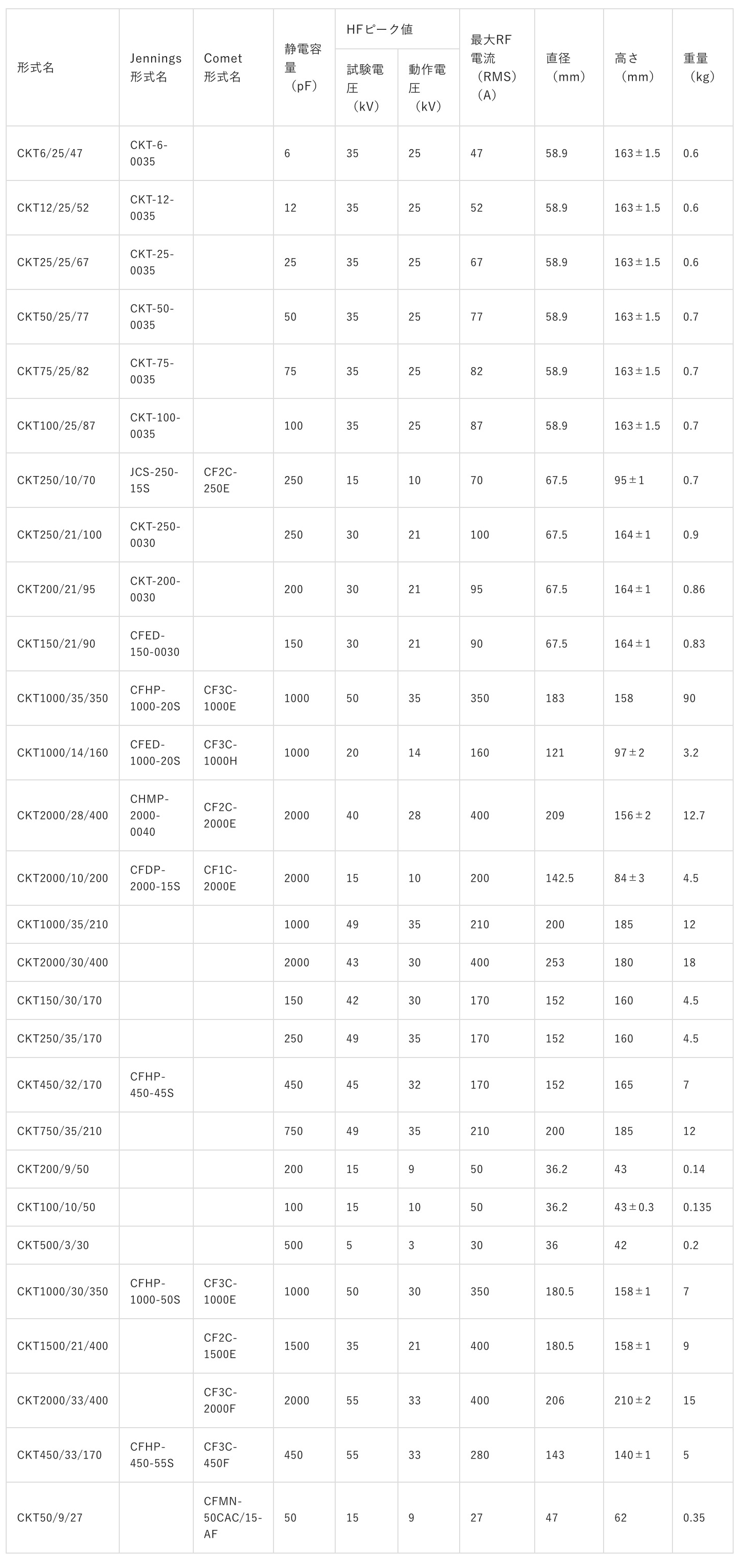

固定真空コンデンサ
| 形式名 | Jennings形式名 | Comet形式名 | 静電容量 (pF) |
HFピーク値 | 最大RF電流 (RMS) (A) |
直径 (mm) |
高さ (mm) |
重量 (kg) |
|
| 試験電圧 (kV) |
動作電圧 (kV) |
||||||||
| CKT6/25/47 | CKT-6-0035 | 6 | 35 | 25 | 47 | 58.9 | 163 ±1.5 | 0.6 | |
| CKT12/25/52 | CKT-12-0035 | 12 | 35 | 25 | 52 | 58.9 | 163 ±1.5 | 0.6 | |
| CKT25/25/67 | CKT-25-0035 | 25 | 35 | 25 | 67 | 58.9 | 163 ±1.5 | 0.6 | |
| CKT50/25/77 | CKT-50-0035 | 50 | 35 | 25 | 77 | 58.9 | 163 ±1.5 | 0.7 | |
| CKT75/25/82 | CKT-75-0035 | 75 | 35 | 25 | 82 | 58.9 | 163 ±1.5 | 0.7 | |
| CKT100/25/87 | CKT-100-0035 | 100 | 35 | 25 | 87 | 58.9 | 163 ±1.5 | 0.7 | |
| CKT250/10/70 | JCS-250-15S | CF2C-250E | 250 | 15 | 10 | 70 | 67.5 | 95 ±1 | 0.7 |
| CKT250/21/100 | CKT-250-0030 | 250 | 30 | 21 | 100 | 67.5 | 164 ±1 | 0.9 | |
| CKT200/21/95 | CKT-200-0030 | 200 | 30 | 21 | 95 | 67.5 | 164 ±1 | 0.86 | |
| CKT150/21/90 | CFED-150-0030 | 150 | 30 | 21 | 90 | 67.5 | 164 ±1 | 0.83 | |
| CKT1000/35/350 | CFHP-1000-20S | CF3C-1000E | 1000 | 50 | 35 | 350 | 183 | 158 | 90 |
| CKT1000/14/160 | CFED-1000-20S | CF3C-1000H | 1000 | 20 | 14 | 160 | 121 | 97 ±2 | 3.2 |
| CKT2000/28/400 | CHMP-2000-0040 | CF2C-2000E | 2000 | 40 | 28 | 400 | 209 | 156 ±2 | 12.7 |
| CKT2000/10/200 | CFDP-2000-15S | CF1C-2000E | 2000 | 15 | 10 | 200 | 142.5 | 84 ±3 | 4.5 |
| CKT1000/35/210 | 1000 | 49 | 35 | 210 | 200 | 185 | 12 | ||
| CKT2000/30/400 | 2000 | 43 | 30 | 400 | 253 | 180 | 18 | ||
| CKT150/30/170 | 150 | 42 | 30 | 170 | 152 | 160 | 4.5 | ||
| CKT250/35/170 | 250 | 49 | 35 | 170 | 152 | 160 | 4.5 | ||
| CKT450/32/170 | CFHP-450-45S | 450 | 45 | 32 | 170 | 152 | 165 | 7 | |
| CKT750/35/210 | 750 | 49 | 35 | 210 | 200 | 185 | 12 | ||
| CKT200/9/50 | 200 | 15 | 9 | 50 | 36.2 | 43 | 0.14 | ||
| CKT100/10/50 | 100 | 15 | 10 | 50 | 36.2 | 43 ±0.3 | 0.135 | ||
| CKT500/3/30 | 500 | 5 | 3 | 30 | 36 | 42 | 0.2 | ||
| CKT1000/30/350 | CFHP-1000-50S | CF3C-1000E | 1000 | 50 | 30 | 350 | 180.5 | 158 ±1 | 7 |
| CKT1500/21/400 | CF2C-1500E | 1500 | 35 | 21 | 400 | 180.5 | 158 ±1 | 9 | |
| CKT2000/33/400 | CF3C-2000F | 2000 | 55 | 33 | 400 | 206 | 210 ±2 | 15 | |
| CKT450/33/170 | CFHP-450-55S | CF3C-450F | 450 | 55 | 33 | 280 | 143 | 140 ±1 | 5 |
| CKT50/9/27 | CFMN-50CAC/15-AF | 50 | 15 | 9 | 27 | 47 | 62 | 0.35 | |

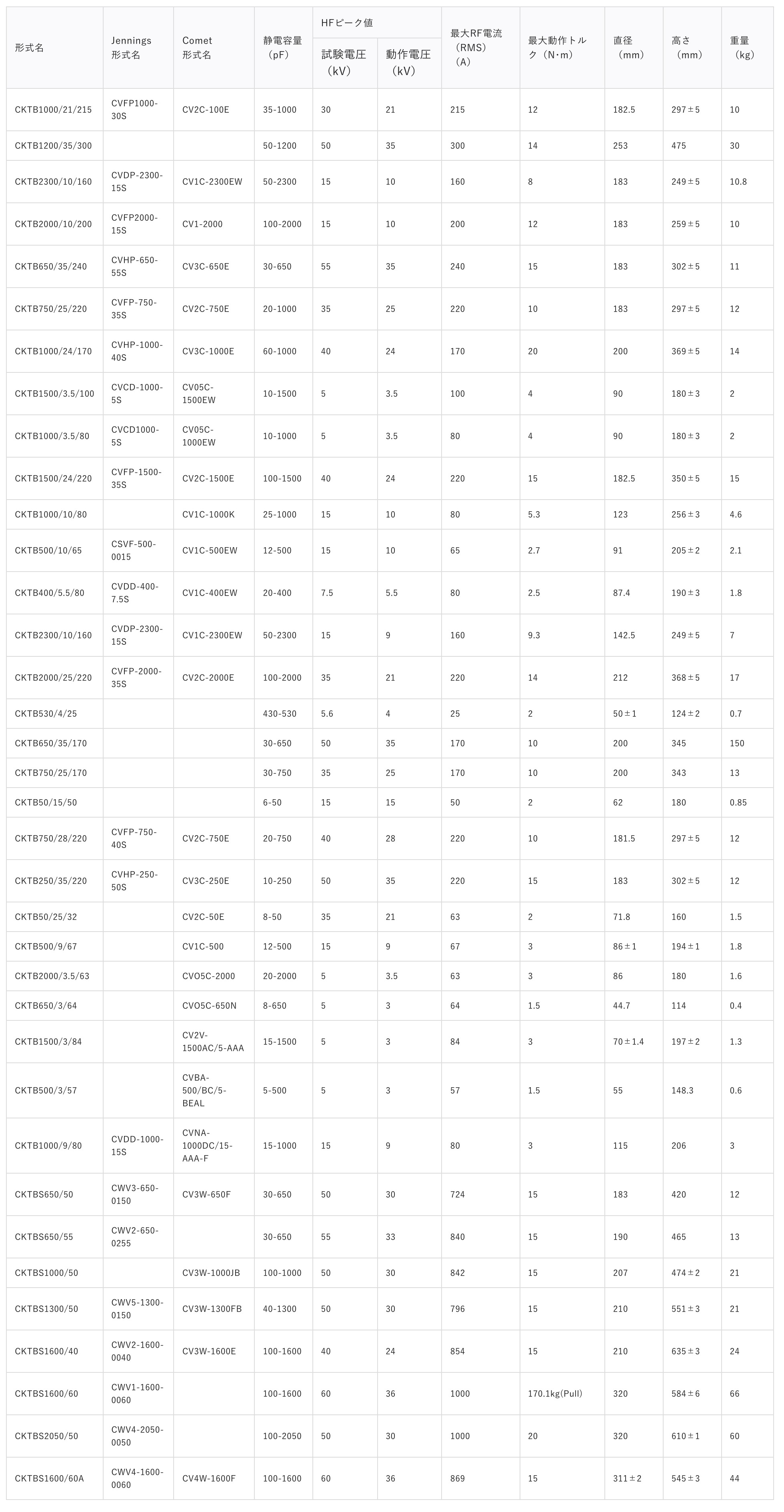

バリアブル真空コンデンサ
| 形式名 | Jennings形式名 | Comet形式名 | 静電容量 (pF) |
HFピーク値 | 最大RF電流 (RMS) (A) |
最大動作トルク (N·m) |
直径 (mm) |
高さ (mm) |
重量 (kg) |
|
| 試験電圧 (kV) |
動作電圧 (kV) |
|||||||||
| CKTB1000/21/215 | CVFP1000-30S | CV2C-100E | 35-1000 | 30 | 21 | 215 | 12 | 182.5 | 297 ±5 | 10 |
| CKTB1200/35/300 | 50-1200 | 50 | 35 | 300 | 14 | 253 | 475 | 30 | ||
| CKTB2300/10/160 | CVDP-2300-15S | CV1C-2300EW | 50-2300 | 15 | 10 | 160 | 8 | 183 | 249 ±5 | 10.8 |
| CKTB2000/10/200 | CVFP2000-15S | CV1-2000 | 100-2000 | 15 | 10 | 200 | 12 | 183 | 259 ±5 | 10 |
| CKTB650/35/240 | CVHP-650-55S | CV3C-650E | 30-650 | 55 | 35 | 240 | 15 | 183 | 302 ±5 | 11 |
| CKTB750/25/220 | CVFP-750-35S | CV2C-750E | 20-1000 | 35 | 25 | 220 | 10 | 183 | 297 ±5 | 12 |
| CKTB1000/24/170 | CVHP-1000-40S | CV3C-1000E | 60-1000 | 40 | 24 | 170 | 20 | 200 | 369 ±5 | 14 |
| CKTB1500/3.5/100 | CVCD-1000-5S | CV05C-1500EW | 10-1500 | 5 | 3.5 | 100 | 4 | 90 | 180 ±3 | 2 |
| CKTB1000/3.5/80 | CVCD1000-5S | CV05C-1000EW | 10-1000 | 5 | 3.5 | 80 | 4 | 90 | 180 ±3 | 2 |
| CKTB1500/24/220 | CVFP-1500-35S | CV2C-1500E | 100-1500 | 40 | 24 | 220 | 15 | 182.5 | 350 ±5 | 15 |
| CKTB1000/10/80 | CV1C-1000K | 25-1000 | 15 | 10 | 80 | 5.3 | 123 | 256 ±3 | 4.6 | |
| CKTB500/10/65 | CSVF-500-0015 | CV1C-500EW | 12-500 | 15 | 10 | 65 | 2.7 | 91 | 205 ±2 | 2.1 |
| CKTB400/5.5/80 | CVDD-400-7.5S | CV1C-400EW | 20-400 | 7.5 | 5.5 | 80 | 2.5 | 87.4 | 190 ±3 | 1.8 |
| CKTB2300/10/160 | CVDP-2300-15S | CV1C-2300EW | 50-2300 | 15 | 9 | 160 | 9.3 | 142.5 | 249 ±5 | 7 |
| CKTB2000/25/220 | CVFP-2000-35S | CV2C-2000E | 100-2000 | 35 | 21 | 220 | 14 | 212 | 368 ±5 | 17 |
| CKTB530/4/25 | 430-530 | 5.6 | 4 | 25 | 2 | 50 ±1 | 124 ±2 | 0.7 | ||
| CKTB650/35/170 | 30-650 | 50 | 35 | 170 | 10 | 200 | 345 | 150 | ||
| CKTB750/25/170 | 30-750 | 35 | 25 | 170 | 10 | 200 | 343 | 13 | ||
| CKTB50/15/50 | 6-50 | 15 | 15 | 50 | 2 | 62 | 180 | 0.85 | ||
| CKTB750/28/220 | CVFP-750-40S | CV2C-750E | 20-750 | 40 | 28 | 220 | 10 | 181.5 | 297 ±5 | 12 |
| CKTB250/35/220 | CVHP-250-50S | CV3C-250E | 10-250 | 50 | 35 | 220 | 15 | 183 | 302 ±5 | 12 |
| CKTB50/25/32 | CV2C-50E | 8-50 | 35 | 21 | 63 | 2 | 71.8 | 160 | 1.5 | |
| CKTB500/9/67 | CV1C-500 | 12-500 | 15 | 9 | 67 | 3 | 86 ±1 | 194 ±1 | 1.8 | |
| CKTB2000/3.5/63 | CV05C-2000 | 20-2000 | 5 | 3.5 | 63 | 3 | 86 | 180 | 1.6 | |
| CKTB650/3/64 | CV05C-650N | 8-650 | 5 | 3 | 64 | 1.5 | 44.7 | 114 | 0.4 | |
| CKTB1500/3/84 | CV2V-1500AC/5-AAA | 15-1500 | 5 | 3 | 84 | 3 | 70 ±1.4 | 197 ±2 | 1.3 | |
| CKTB500/3/57 | CVBA-500/BC/5-BEAL | 5-500 | 5 | 3 | 57 | 1.5 | 55 | 148.3 | 0.6 | |
| CKTB1000/9/80 | CVDD-1000-15S | CVNA-1000DC/15-AAA-F | 15-1000 | 15 | 9 | 80 | 3 | 115 | 206 | 3 |
| CKTBS650/50 | CWV3-650-0150 | CV3W-650F | 30-650 | 50 | 30 | 724 | 15 | 183 | 420 | 12 |
| CKTBS650/55 | CWV2-650-0255 | 30-650 | 55 | 33 | 840 | 15 | 190 | 465 | 13 | |
| CKTBS1000/50 | CV3W-1000JB | 100-1000 | 50 | 30 | 842 | 15 | 207 | 474 ±2 | 21 | |
| CKTBS1300/50 | CWV5-1300-0150 | CV3W-1300FB | 40-1300 | 50 | 30 | 796 | 15 | 210 | 551 ±3 | 21 |
| CKTBS1600/40 | CWV2-1600-0040 | CV3W-1600E | 100-1600 | 40 | 24 | 854 | 15 | 210 | 635 ±3 | 24 |
| CKTBS1600/60 | CWV1-1600-0060 | 100-1600 | 60 | 36 | 1000 | 170.1kg(Pull) | 320 | 584 ±6 | 66 | |
| CKTBS2050/50 | CWV4-2050-0050 | 100-2050 | 50 | 30 | 1000 | 20 | 320 | 610 ±1 | 60 | |
| CKTBS1600/60A | CWV4-1600-0060 | CV4W-1600F | 100-1600 | 60 | 36 | 869 | 15 | 311 ±2 | 545 ±3 | 44 |
GLVAC 真空リレー
高周波・高電力用途において優れた性能を発揮
特徴
- 高い絶縁耐力と低い接触抵抗
- 大電流の開閉時における安定性と効率を向上
- 小型・軽量
- 高信頼
用途
- 高電圧電源装置
- 半導体製造・プラズマ装置
- 無線通信・高周波送信機
- 高電圧試験・検査装置
- 真空成膜・産業用電源装置
真空リレー
| GLVAC型式 | 定格使用電圧 (kV) |
負荷開閉 | 定格開離電圧 (kVピーク、DCまたは60Hz) |
最大連続電流 (A) |
接点構成 | 接点容量 (pF) |
最大接触抵抗 (Ω) |
最大開極時間 (ms) |
最大復帰時間 (ms) |
耐衝撃 11ms半正弦波 (gpeak) |
公称重量 (g) |
資料 |
| GLH1 | 3.5 | いいえ | 3.5 | 25 | SPDT | 2/2.5 | 0.01 | 6 | 6 | 30 | 30 | |
| GLH3 | 3.5 | はい | 3.5 | 18 | SPDT | — | 0.02 | 6 | 6 | 30 | 30 | |
| GLH5 | 3.5 | 投入のみ | 3.5 | 8 | SPDT | — | 0.5 | 6 | 6 | 30 | 30 | |
| GL41A | 5 | はい | 5 | 30 | SPST-NO | 1.2/1.2 | 0.02 | 10 | 10 | 50 | 28 | |
| GL41B | 5 | はい | 5 | 30 | SPST-NC | 1.2/1.2 | 0.02 | 10 | 10 | 50 | 28 | |
| GL41C | 5 | はい | 5 | 30 | SPDT | 1.2/1.2 | 0.02 | 10 | 10 | 50 | 28 | |
| GL45C | 5 | はい | 5 | 20 | SPDT | 1.6/2 | 0.05 | 10 | 10 | 30 | 21 | |
| GLH2 | 8 | いいえ | 8 | 25 | SPDT | — | 0.01 | 6 | 6 | 50 | 40 | |
| GLH4 | 8 | はい | 8 | 15 | SPDT | — | 0.02 | 6 | 6 | 50 | 40 | |
| GL12SP | 8 | はい | 8 | 10 | DPDT | 0.8/1.5 | 0.02 | 15 | 9 | 30 | 71 | |
| GL47A | 8 | はい | 8 | 12 | SPST-NO | 1.2/1.2 | 0.02 | 10 | 10 | 30 | 25.5 | |
| GL47B | 8 | はい | 8 | 12 | SPST-NC | 1.2/1.2 | 0.03 | 10 | 10 | 30 | 25.5 | |
| GL43A | 10 | はい | 10 | 25 | SPST-NO | 1.2/1.2 | 0.02 | 10 | 10 | 50 | 28 | |
| GL43B | 10 | はい | 10 | 25 | SPST-NC | 1.2/1.2 | 0.02 | 10 | 10 | 50 | 28 | |
| GL43C | 10 | はい | 10 | 25 | SPDT | 1.2/1.2 | 0.02 | 10 | 10 | 50 | 28 | |
| GL81A | 10 | はい | 10 | 5, 20 または 30 | SPST-NO | — | 0.03 | 10 | 10 | 30 | 70 | |
| GL81B | 10 | はい | 10 | 5, 20 または 30 | SPST-NC | — | 0.03 | 10 | 10 | 30 | 70 | |
| GL81C | 10 | はい | 10 | 5 または 10 | SPDT | — | 0.05 | 10 | 10 | 30 | 70 | |
| GL2 | 15 | いいえ | 15 | 50 | SPDT | 0.5/1 | 0.012 | 15 | 9 | 50 | 85 | |
| GL2SP | 15 | いいえ | 15 | 50 | SPDT | 0.5/1 | 0.012 | 15 | 9 | 50 | 85 | |
| G2L | 15 | いいえ | 15 | 50 | SPDT（ラッチ式） | 0.5/1 | 0.012 | 15 | 9 | 50 | 85 | |
| GL8 | 15 | はい | 15 | 30 | SPDT | 0.5/1 | 0.025 | 15 | 9 | 50 | 85 | |
| G8L | 15 | はい | 15 | 30 | SPDT（ラッチ式） | 0.5/1 | 0.025 | 15 | 9 | 50 | 85 | |
| GL9 | 15 | はい | 15 | 75 | SPDT | 3/3.5 | 0.012 | 30 | 12 | 50 | 300 | |
| GL10 | 20 | はい | 20 | 45 | SPDT | 3/3.5 | 0.012 | 30 | 8 | 30 | 300 | |
| GL23 | 20 | いいえ | 20 | 75 | DPDT | 3/3.5 | 0.01 | 30 | 10 | 15 | 400 | |
| GL20 | 25 | 投入のみ | 28 | 110 | SPST-NO | 2.5/2.5 | 0.005 | 18 | 10 | 30 | 342 | |
| GL22 | 25 | はい | 25 | 65 | SPST-NO | 2.5/2.5 | 0.01 | 18 | 10 | 30 | 342 | |
| GL50 | 25 | はい | 25 | 80 | SPDT | 5/5 | 0.01 | 100 | 15 | 30 | 1400 | |
| GL52 | 25 | いいえ | 25 | 150 | SPDT | 5/5 | 0.005 | 100 | 15 | 30 | 1400 | |
| G62L | 25 | はい | 25 | 18 | — | — | 0.5 | 15 | 15 | 20 | 340 | |
| G60L | 35 | 投入のみ | 35 | 12 | — | — | 1 | 15 | 15 | 50 | 85 |
仕様は予告なく変更される場合がございます。
資料・見積り・納期をご希望の方は弊社までお問い合わせください。
